TCT5513은 학교 공사 등 넓은 부지의 현장에서 사용되는 T형 무인 원격조종 타워크레인으로, 최대 55미터 반경의 운영이 가능한 모델입니다. 이 글에서는 TCT5513의 기본 사양과 제원표, 모델의 특징과 활용 사례까지 모두 소개드리겠습니다.
무인 타워크레인 TCT5513 기본 사양
TCT5513 카달로그
이미지를 클릭하시면 크게 보실 수 있습니다.

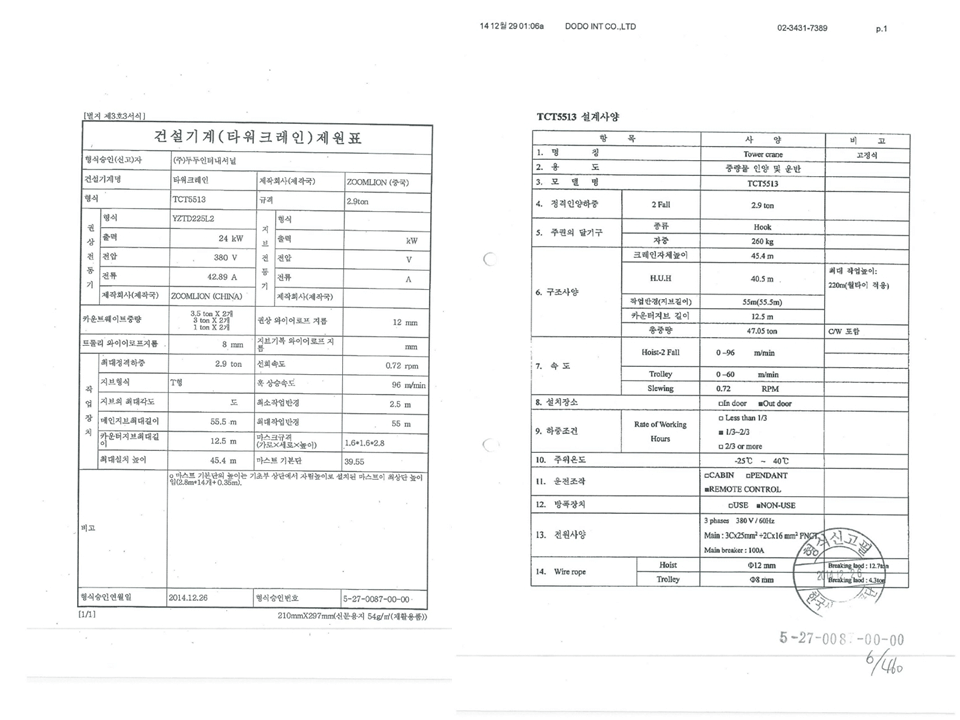

TCT5513 제원표 & 설계사양
이미지를 클릭하시면 크게 보실 수 있습니다.
정격하중 | Max 2.9톤 / Tip 1.3톤 |
작업반경 | 최소 2.5미터 - 최대 55미터 |
최초 설치높이 | 39.55미터 (마스트 기준) |
오버-행 | 34.5미터 (마스트 기준) |
최대 설치높이 | 220미터 (마스트 기준) |
마스트 규격 | 1.6 x 1.6 x 2.8 (단위: 미터) |
기초 사이즈 | 6200 x 6200 x 1000 (단위: 밀리미터) |
타워크레인 기초부 정보
기초부 사이즈 | 6250 x 6250 x 1350 |
기초 콘크리트 강도 | (fck) = 240kg/cm＾2 |
지내력 | 20T/m＾2 이상 |
위 기초부 정보는 TCT5513 형식도서 상의 정보로, 현장 조건에 맞추어 구조검토 후 변경이 가능합니다.
지내력이 부족한 현장에서는 friction pile 및 기타 방법으로 보강 작업이 필요합니다.
타워크레인 기초 앵커 설치 시 앵커 이동을 위한 장비는 현장에서 지원 해주셔야 합니다.
타워크레인 기초 앵커 설치 후 철근 및 콘크리트 시공은 현장에서 진행 해주셔야 합니다.
타워크레인 전기 용량 및 인입전원
전기용량 | 권상 24kw / 선회 5.5kw / 트롤리 3.3kw |
메인 차단기 용량 | 100A |
주요 기능 및 장점
넓은 부지의 학교 공사 등에 적합
T형 타입의 타워크레인으로 넓은 반경의 공사에 적합한 모델입니다.
지브는 20미터부터 최대 55미터까지 적용이 가능합니다.
현장 활용 사례
용인시 학교 신축공사
현장 프로젝트 개요
현장 면적: 84미터 x 63.9미터
현장 높이: 지하 4.8미터 + 지상 20미터 + 옥탑 3.5미터
건물 층수: 지하 1층 + 지상 5층
타워크레인 운영
사용 반경: 50미터 (소형 타워크레인 제품)
설치 높이: 39.55미터 (자립 설치)
인상 횟수: 0회
사용 기간: 6개월
