무인 타워크레인 GHD3520 모델 소개 & 제원표
- (주)한일타워
- 4월 3일
- 2분 분량
GHD3520은 도심형 공사 현장에서 사용하기에 적합한 25-35미터 무인 원격조종 타워크레인으로, 최초 설치 시 동급 모델 대비 높은 자립고와 인상 작업 시의 오버-행이 장점입니다. 이 글에서는 GHD3520의 기본 사용과 제원표, 모델의 특징과 활용 사례까지 모두 소개드리겠습니다.
무인 타워크레인 GHD3520 기본 사양
GHD3520 카달로그
이미지를 클릭 하시면 크게 보실 수 있습니다.

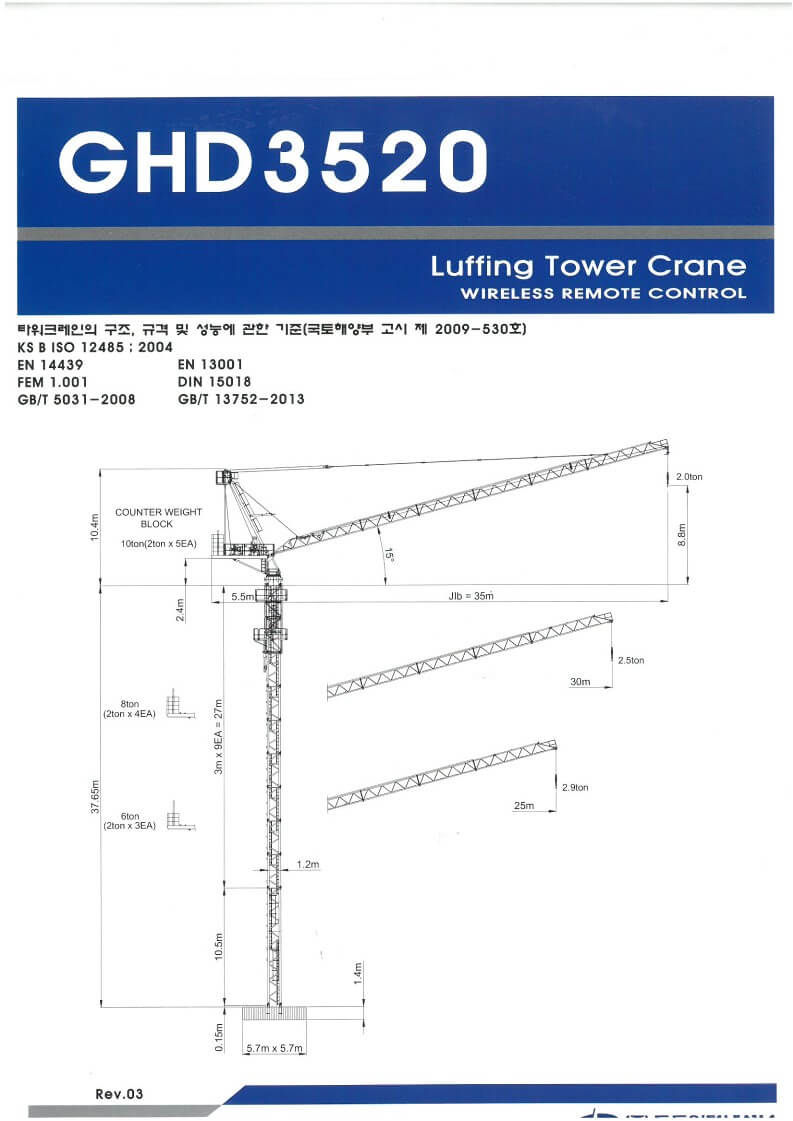

GHD3520 제원표 & 설계사양
이미지를 클릭 하시면 크게 보실 수 있습니다.
정격하중 | Max 2.9톤 / Tip 2.0톤 |
작업반경 | 최대 35미터 |
최초 설치높이 | 37.65미터 (마스트 기준) |
오버-행 | 30미터 (마스트 기준) |
최대 설치높이 | 103.65미터 (마스트 기준) |
마스트 규격 | 1.2 x 1.2 x 3 (단위: 미터) |
기초 사이즈 | 5700 x 5700 x 1400 (단위: 밀리미터) |
타워크레인 기초부 정보
기초부 사이즈 | 5700 x 5700 x 1400 |
기초 콘크리트 강도 | 240kg/㎠ |
지내력 | 20tonf/㎡ 이상 |
위 기초부 정보는 GHD3520 형식 도서 상의 정보로, 현장 조건에 맞추어 구조검토 후 변경이 가능합니다.
지내력이 부족한 현장에서는 friction pile 및 기타 방법으로 보강 작업이 필요합니다.
타워크레인 기초 앵커 설치 시 앵커 이동을 위한 장비지원은 현장에서 지원을 해주셔야 합니다.
타워크레인 기초 앵커 설치 후 철근 및 콘크리트 시공은 현장에서 진행을 해주셔야 합니다.
주요 기능 및 장점
도심형 공사에 적합
L형 타워크레인 타입으로 도심형 공사에 적합한 모델입니다.
마스트 규격이 동급 모델에 비해 얇아, 엘레베이터 홀 사용에 적합한 모델입니다.
메인 지브 25미터에서 35미터까지 적용 가능하여, 다양한 규모의 현장에서 활용이 가능합니다.
최초 설치 자립고가 높음
최초 설치 높이가 마스트 기준 37.65미터로 동급 장비 대비 2-7미터 높습니다.
(마스트 기준) 100미터까지 3회 인상 작업으로 사용이 가능합니다.
현장 활용 사례
부천시 원종동 4층 근린생활시설 신축공사
현장 프로젝트 개요
현장 면적: 42.5미터 X 27.35미터
현장 높이: 지하 7.6미터 + 지상 23.7미터
건물 층수: 지하 2층 + 지상 4층 + 옥탑 1층
타워크레인 운영
사용 반경: 35미터
설치 높이: 31.5미터
인상 횟수: 0회
사용 기간: 6개월
홍제동 공동주택 신축공사
현장 프로젝트 개요
현장 면적: 22.1미터 X 37.3미터
현장 높이: 지하 8.8미터 + 지상 19.8미터 + 옥탑 6미터
건물 층수: 지하 2층 + 지상 7층 + 옥탑 2층
타워크레인 운영
사용 반경: 30미터
설치 높이: 43.5미터
인상 횟수: 1회
사용 기간: 8개월
문의 및 상담 안내
모델 적합 여부 판단 및 배치
진행 프로젝트 현장에 타워크레인 모델 적합성 판단
임대 가능 여부 실시간 확인
문의 연락처 및 상담안내
전화: 02-452-6051
이메일: haniltc@hanmail.net
견적 문의 바로가기 ▶ 클릭
